1. Klasifikācija pēc veida un savienojuma metodes:
Tips: tālvadības pults, integrēts, spraudnis
Savienojuma metode: atloka savienojums, skavas savienojums, vītņots savienojums.
Kā parādīts zemāk:
 |  |  |
 |  |  |
2. Funkcijas un lietojumprogrammas:
magnētiskie ūdens plūsmas mērītāji ir instruments, kas mēra vadošu šķidrumu plūsmu, pamatojoties uz Faradeja elektromagnētiskās indukcijas likuma principu. Kad vadošais šķidrums plūst caurulē, tas sagriež magnētiskā lauka līnijas vertikālā virzienā, un uz elektrodiem abās caurules pusēs tiek ģenerēts inducēts elektriskais potenciāls. Inducētā potenciāla lielums ir proporcionāls vadošās vides vidējam plūsmas ātrumam caurules iekšpusē. Inducētā potenciāla lielums tiek pārsūtīts uz pārveidotāju, un pārveidotājs aprēķina plūsmas ātrumu pulksteņrādītāja virzienā un kumulatīvo plūsmas ātrumu.
⑴. Cauruļvadā nav izturīgu daļu, spiediena zudums ir ļoti mazs, izmērāmais plūsmas diapazons ir liels, maksimālā plūsmas ātruma attiecība pret minimālo plūsmas ātrumu parasti ir lielāka par 20:1, un piemērojamais rūpnieciskās caurules diametra diapazons. ir plats, līdz 3m.
⑵. Izejas signāls ir lineārs ar izmērīto plūsmas ātrumu, un tam ir augsta precizitāte. Ar to var izmērīt visu vadošo šķidrumu, piemēram, skābju, sārmu, sāls šķīdumu, ūdens, notekūdeņu, kodīgu šķidrumu, dubļu, minerālās masas, papīra masas utt. plūsmas ātrumu, kuru vadītspēja ir lielāka vai vienāda ar 5 μs/cm. .
3. Tehniskie parametri:
Produkta nosaukums | Dzērienu plūsmas mērītājs |
Maksimālais plūsmas ātrums | 15m/s |
Precizitātes līmenis | ±0.5% ,±0.2% |
Šķidruma vadītspēja | >5μS/cm |
Nominālais spiediens | 1,6 MPa (ja nepieciešams pielāgot, lūdzu, sazinieties ar mums) |
Kalibrs | DN6-DN3000 |
Lainera materiāls | PTFE, PFA, F46 cietā gumija, neoprēns, poliuretāns, |
Elektrods | SUS316, Hastelloy C(HC), Hastelloy B(HB) |
Apkārtējais mitrums | 5-100%RH (relatīvais mitrums) |
Apkārtējās vides temperatūra | -25 grāds līdz +60 grāds |
Mērīšanas diapazons | 1500:1, mazāks vai vienāds ar 15 m/s |
Struktūras veids | Kompakts tips, dalīts tips, iepildāms tips |
Aizsardzības līmenis | IP68, IP67, IP65 (noklusējums) |
Ex-proof Mark | ExmdIIBT4 |
Enerģijas padeve | 24VDC,220VAC,3.6V litija akumulators |
Signāla izvade | 4-20Ma izeja , impulsa izvade |
Sakaru protokols | Modbus RS485, Hart protokols |
4. Izvēle noelektrodimateriāls
| Elektrodu materiāls | Izturība pret koroziju |
SUS316 | Rūpnieciskajam ūdenim, sadzīves ūdenim, notekūdeņiem, korozīvām vidēm, ko plaši izmanto naftas, ķīmijas, urīnvielas un citās nozarēs. |
Nerūsējošā tērauda pārklāts volframa karbīds | Nekorozīviem, ļoti abrazīviem materiāliem |
Tantals (iedegums) | Piemīt lieliska izturība pret koroziju, un stikls ir ļoti līdzīgs, papildus fluorūdeņražskābei, kūpošai slāpekļskābei, sārmam, gandrīz visu ķīmisko vielu (ieskaitot sālsskābi, sērskābi un Aqua Regia) koroziju. |
Titāns (Ti) | Tas ir izturīgs pret jūras ūdeni, dažādiem hlorīdiem un hipohlorītiem, oksidējošām skābēm (tostarp kūpošo slāpekļskābi), organiskajām skābēm, sārmiem utt., un nav izturīgs pret tīru reducējošu skābju (piemēram, sērskābes un sālsskābes) koroziju. Tomēr, ja skābe satur oksidētājus (piemēram, slāpekļskābi, Fe +++, Cu ++), korozija ir ievērojami samazināta. |
Hastelloy C(HC) | Oksidējoša skābe, piemēram, slāpekļskābe, jaukta skābe vai hromskābe un sērskābe jauktas vides korozija, bet arī izturīga pret oksidējošiem sāļiem, piemēram, Fe +++, Cu ++ vai citiem oksidētājiem, piemēram, hipohlorīta šķīdumu virs jūras līmenis, jūras ūdens korozija |
Platīns - irīdija sakausējums | Attiecas uz gandrīz visām ķīmiskajām vielām, bet ne uz ūdens regiju un amonija sāļiem. |
Hastelloy B(HB) | Sālsskābei ar visu koncentrāciju zem viršanas temperatūras ir laba izturība pret koroziju, bet arī sērskābe, fosforskābe, fluorūdeņražskābe, organiskās skābes un citas neoksidējošas skābes, sārmi, neoksidējoša sāls šķīduma korozija. |
5. Plūsmas diapazons
Plūsmas ātruma{0}}plūsmas salīdzināšanas tabula | |||||||
| 0.01 | 1 | 2 | 3 | 4 | 5 | 15 |
15 | 0.0064 | 0.6362 | 1.2723 | 1.9085 | 2.5447 | 3.1809 | 9.5426 |
20 | 0.0113 | 1.1310 | 2.2619 | 3.3929 | 4.5239 | 5.6549 | 16.9646 |
25 | 0.0177 | 1.7671 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 26.5072 |
40 | 0.0452 | 4.5239 | 9.0478 | 13.5717 | 18.0956 | 22.6195 | 67.8584 |
50 | 0.0707 | 7.0686 | 14.1372 | 21.2058 | 28.2743 | 35.3429 | 106.0288 |
65 | 0.1195 | 11.9459 | 23.8919 | 35.8377 | 47.7836 | 59.7295 | 179.1886 |
80 | 0.1810 | 18.0956 | 36.1911 | 54.2867 | 72.3823 | 90.4779 | 271.4336 |
100 | 0.2827 | 28.2743 | 56.5487 | 84.8230 | 113.0973 | 141.3717 | 424.1150 |
150 | 0.6362 | 63.6173 | 127.2345 | 190.8518 | 254.4690 | 318.0863 | 954.2588 |
200 | 1.1310 | 113.0973 | 226.1947 | 339.2920 | 452.3893 | 565.4846 | 1696.4600 |
300 | 2.5447 | 254.4690 | 508.9380 | 763.4070 | 1017.8760 | 1272.3450 | 3817.0351 |
350 | 3.4636 | 346.3606 | 692.7212 | 1039.0818 | 1385.4424 | 1731.8030 | 5195.4089 |
400 | 4.5239 | 452.3893 | 904.7787 | 1357.1680 | 1809.5574 | 2261.9467 | 6785.8401 |
450 | 5.7256 | 572.5553 | 1145.1105 | 1717.6658 | 2290.2210 | 2862.7763 | 8588.3289 |
500 | 7.0686 | 706.8583 | 1413.7167 | 2120.5750 | 2827.4334 | 3534.2917 | 10602.8752 |
600 | 10.1788 | 1017.8760 | 2035.7520 | 3053.6281 | 4071.5041 | 5089.3801 | 15268.1403 |
700 | 13.8544 | 1385.4424 | 2770.8847 | 4156.3271 | 5541.7694 | 6927.2118 | 20781.6354 |
800 | 18.0956 | 1809.5574 | 3619.1147 | 5428.6721 | 7238.2295 | 9047.7868 | 27143.3605 |
900 | 22.9022 | 2290.2210 | 4580.4421 | 6870.6631 | 9160.8842 | 11451.1050 | 34353.3157 |
1000 | 28.2743 | 2827.4334 | 5654.8668 | 8482.3002 | 11309.7336 | 14137.1669 | 42411.5008 |
1200 | 40.7150 | 4071.5041 | 8143.0082 | 12214.5122 | 16286.0163 | 20357.5204 | 61072.5612 |
1400 | 55.4177 | 5541.7694 | 11083.5389 | 16625.3083 | 22167.0778 | 27708.8472 | 83126.5416 |
1600 | 72.3823 | 7238.2295 | 14476.4589 | 21714.6884 | 28952.9179 | 36191.1474 | 108573.4421 |
1800 | 91.6088 | 9160.8842 | 18321.7684 | 27482.6525 | 36643.5367 | 45804.4209 | 137413.2627 |
2000 | 113.0973 | 11309.7336 | 22619.4671 | 33929.2007 | 45238.9342 | 56548.6678 | 169646.0033 |

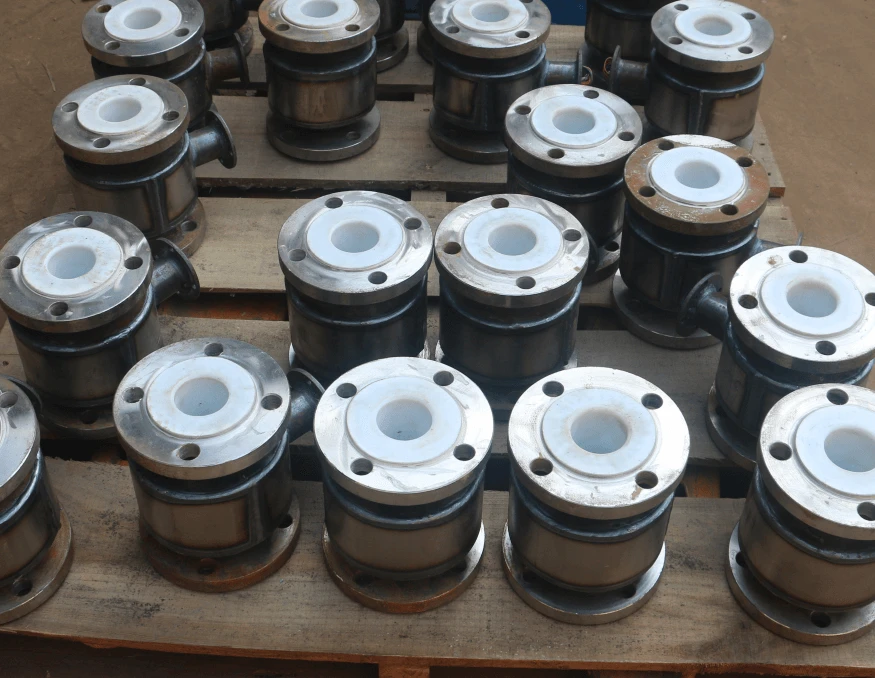

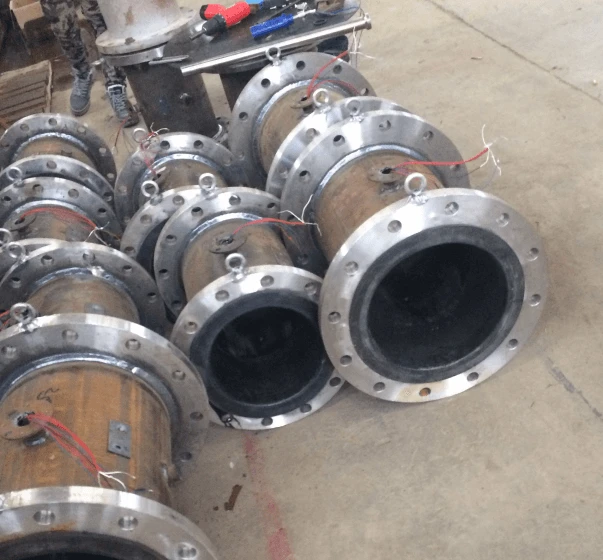

6. Detaļu metināšana:
Svarīga daļa ir arī ūdens daļas magnētisko plūsmas mērītāju metināšana. Mēs izmantojam argona loka metināšanu bezšuvju metināšanai, lai nodrošinātu plūsmas sensora aizsardzības līmeni un kalpošanas laiku.
 |  |
 |  |
7. Bieži uzdotie jautājumi
J: Vai jūs esat ražotājs?
A: Jā, mēs esam ražotājs, mēs varam jums piedāvāt vislabākās kvalitātes plūsmas mērītāju un konkurētspējīgu cenu. Var apmierināt jūsu pielāgotās vajadzības.
J: Vai jums ir kāds sertifikāts? Vai varat nodrošināt sertifikātu bāzi pēc mana pieprasījuma?
A: Mums ir ISO un CE sertifikāts. Ja nepieciešami citi sertifikāti, varam pieteikties.
J: Kāda ir jūsu produkta garantija?
A: Divu gadu garantijas laiks.
8. Pareiza uzstādīšanas metode:
9. Par mums:
Henan Junyuan uzņēmumam ir progresīva ražošanas tehnoloģija un perfekta pēcpārdošanas pakalpojumu sistēma. Galvenie produkti ir: elektromagnētiskais ūdens plūsmas mērītājs, virpuļveida gaisa plūsmas mērītājs, turbīnas eļļas plūsmas mērītājs, ultraskaņas ūdens plūsmas mērītājs, droseles ierīce, rotācijas mērītājs, pilns automātiskā plūsmas mērītāja komplekts, to plaši izmanto elektroenerģijā, metalurģijā, ūdens apgādē un kanalizācijā. , naftas, papīra ražošanas, ķīmijas, medicīnas, vieglās rūpniecības, vides aizsardzības un citi departamenti.
Mūsu filozofija: tiekšanās pēc izcilības, profesionalitātes.
Mūsu mērķis: izdzīvot ar mūsu kvalitāti, iegūt mutiski ar mūsu pakalpojumu.
 |  |
 |  |
Ja jums ir vairāk jautājumu, lūdzu, sazinieties ar mums, mums būs profesionāli tirdzniecības pārstāvji, kas ar jums sazināsies, lai atbildētu uz visiem jūsu jautājumiem! ! !
