Pareiza uzstādīšanaelektromagnētiskais plūsmas mērītājsir ārkārtīgi svarīgi normālai ierīces darbībaielektromagnētiskais plūsmas mērītājs, šeit ir galvenokārt uzstādīšanaelektromagnētiskā plūsmas mērītāja sensorsunpārveidotāja uzstādīšana.
Prasības uzstādīšanas pozīcijaielektromagnētiskā plūsmas mērītāja sensors
Sensors noelektromagnētiskais plūsmas mērītājsjāpievērš uzmanība šādām problēmām:
①Uzstādīšanas vieta
Parastā apvalka aizsardzības līmeniselektromagnētiskais plūsmas sensorsir IP65 (putekļu un ūdens izsmidzināšanas līmenis, ko nosaka GB4208), un prasības uzstādīšanas vietai ir šādas:
a. Mērot jauktās fāzes šķidrumus, izvēlieties vietu, kas neizraisīs fāzu atdalīšanu; b. Izvēlieties vietu, kur mērīšanas caurulē neradīsies negatīvs spiediens;
c. Izvairieties no uzstādīšanas spēcīgas elektroenerģijas sociālās apdrošināšanas, piemēram, motoru, transformatoru utt., tuvumā, lai izvairītos no elektromagnētiskā lauka traucējumiem; d. Izvairieties no uzstādīšanas vietās, kur apkārt ir spēcīga kodīga gāze;
e. Apkārtējās vides temperatūrai parasti jābūt diapazonā no -25 līdz 60 grādiem℃, pēc iespējas izvairieties no tiešiem saules stariem;
f. Uzstādiet vietā, kur nav vibrācijas vai zema vibrācija. Ja vibrācija ir pārāk liela, caurulēm pirms un pēc sensora jāpievieno fiksēti balsti;
g. Vides relatīvajam mitrumam parasti jābūt robežās no 10% līdz 90%;
h. Baidu nevajadzētu uzstādīt vietās, kur to var pakļaut lietus vai ūdens iedarbībai.
Ja sensora korpusa aizsardzības līmenis ir IP67 (putekļu un ūdensnecaurlaidīgs) vai IP68 (putekļu necaurlaidīgs un iegremdējams), pēdējos divus vienumus var izlaist.
②Taisnas caurules garums
Theelektromagnētiskais plūsmas mērītājsir salīdzinoši zemas prasības taisnās caurules posma garumam skaitītāja priekšā. Parasti 90° līkumiem, T-veida tēmām, dažāda diametra caurulēm, pilnībā atvērtiem vārstiem un citām plūsmas pretestības daļām taisnas caurules garumam jābūt 3–5D–10 no sensora elektroda ass centra līnijas (nevis sensora ieejas gala virsma). Vārstiem ar dažādām atverēm ir nepieciešams taisnas caurules garums 10D; aiz sensora jābūt taisnai caurules garumam 2D ~ 5D. Ja vārstu nevar pilnībā atvērt, ja vārsta slēgvirsma ir uzstādīta 45° leņķī pret sensora elektroda gultni, var ievērojami samazināt papildu kļūdas.
Dažādās specifikācijās un standartos piedāvātie taisno cauruļu posmu garumi augštecē un lejup pa straumi arī ir nekonsekventi. Statistikas rezultāts ir tāds, ka priekšējā taisnās caurules daļa ir diapazonā no 5D līdz 10D, bet aizmugurējā taisnā caurules daļa ir diapazonā no 3D līdz 5D.

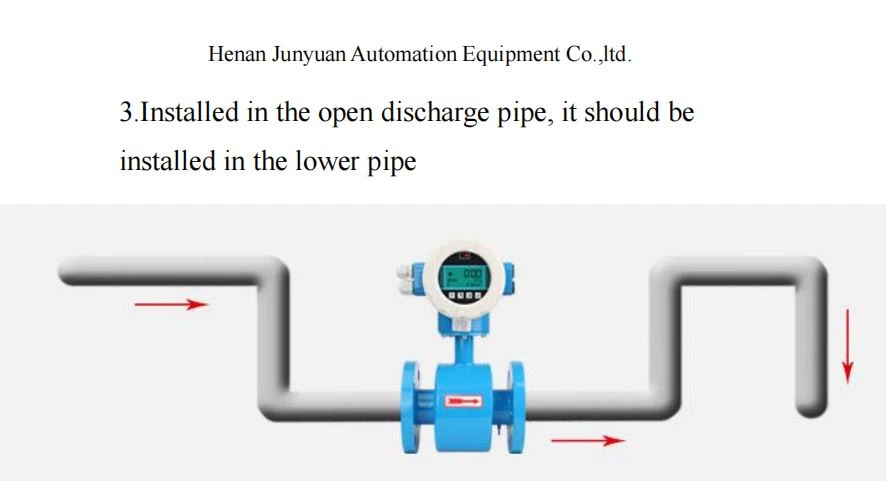

③Uzstādīšanas pozīcija un plūsmas virziens
Theelektromagnētiskais plūsmas sensorsvar uzstādīt horizontāli, vertikāli vai slīpi.④Uzstādiet apvada cauruli
Lai atvieglotu nulles punkta pārbaudi un regulēšanu, kad šķidruma plūsma ir stacionāra, pēc iespējas vairāk jāuzstāda apvada caurules maziem un vidējiem cauruļu diametriem. Mērot šķidrumus, kas satur nogulsnes, jāņem vērā uzstādīšanas metode, kas atvieglo sensora tīrīšanu.
⑤Lai mērījums būtu precīzs un elektrods netiktu korodēts no strāvas, elektromagnētiskais plūsmas sensors ir jāiezemē atsevišķi, un sensoram un šķidrumam jābūt aptuveni vienādam potenciālam. Atsevišķs elektromagnētiskais plūsmas mērītājs, principā zemējumam jābūt sensora pusē, un pārveidotāja zemējumam jābūt tajā pašā zemējuma punktā. Vairumā gadījumu sensora' iebūvētais atskaites elektrods vai metāla caurule var nodrošināt pieļaujamo potenciālu līdzsvaru. Tāpēc šķidrumu caurulē var sadalīt caur iebūvēto atsauces elektrodu un metālu, un sensora zemējuma plāksni var savienot ar zemējuma vadu.
