1. Klasifikācija un raksturojums
※Ultraskaņas plūsmas mērītāja sensors mērīšanai izmanto laika{0}}atšķirības metodi. To var konfigurēt ar dažādiem sensoru veidiem: skavām{2}}, ievietošanai un ieliktņiem. Pašlaik visizplatītākie ir iespīlēšanas un{4}}ievietošanas veidi.
※ Galvenie ierīču veidi ir pārnēsājami un fiksēti. Pārnēsājamais veids ir darbināms ar akumulatoru-, un tam ir alumīnija sakausējuma somiņa. To galvenokārt izmanto īslaicīgai šķidruma plūsmas mērīšanai caurulēs, ļaujot pārbaudīt esošo caurplūdes mērītāju darbību caurulē vai novērtēt šķidruma plūsmu caurulē, un to var izmantot, lai noteiktu noplūdes utt.
※ Fiksētais tips tiek darbināts ar 24 V līdzstrāvu un 85–265 V maiņstrāvu. Ja nepieciešams tikai plūsmas mērīšana, tas tiek konfigurēts ar plūsmas sensoru pāri. Ja nepieciešams arī mērīt temperatūru, ir nepieciešams papildu temperatūras sensoru pāris. Tādus modeļus kā TUF2000B un TUF2000S var aprīkot ar SD kartes funkciju mērījumu datu glabāšanai un eksportēšanai.

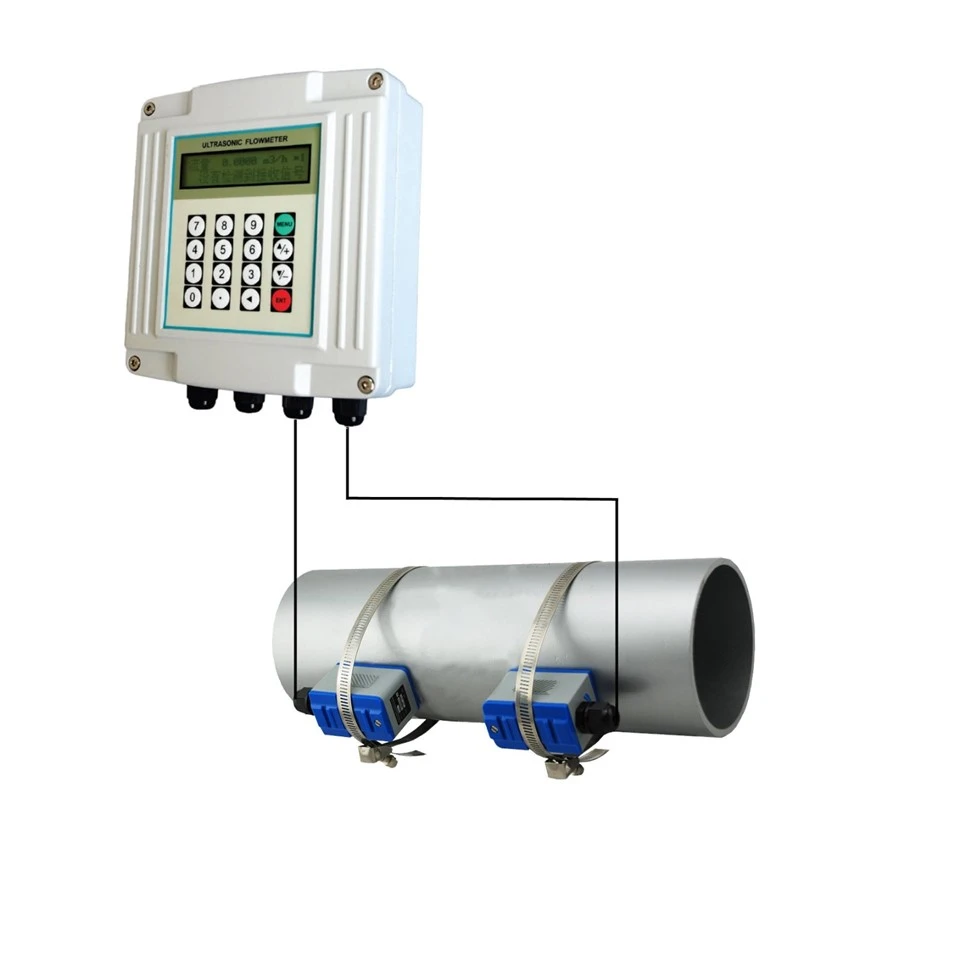

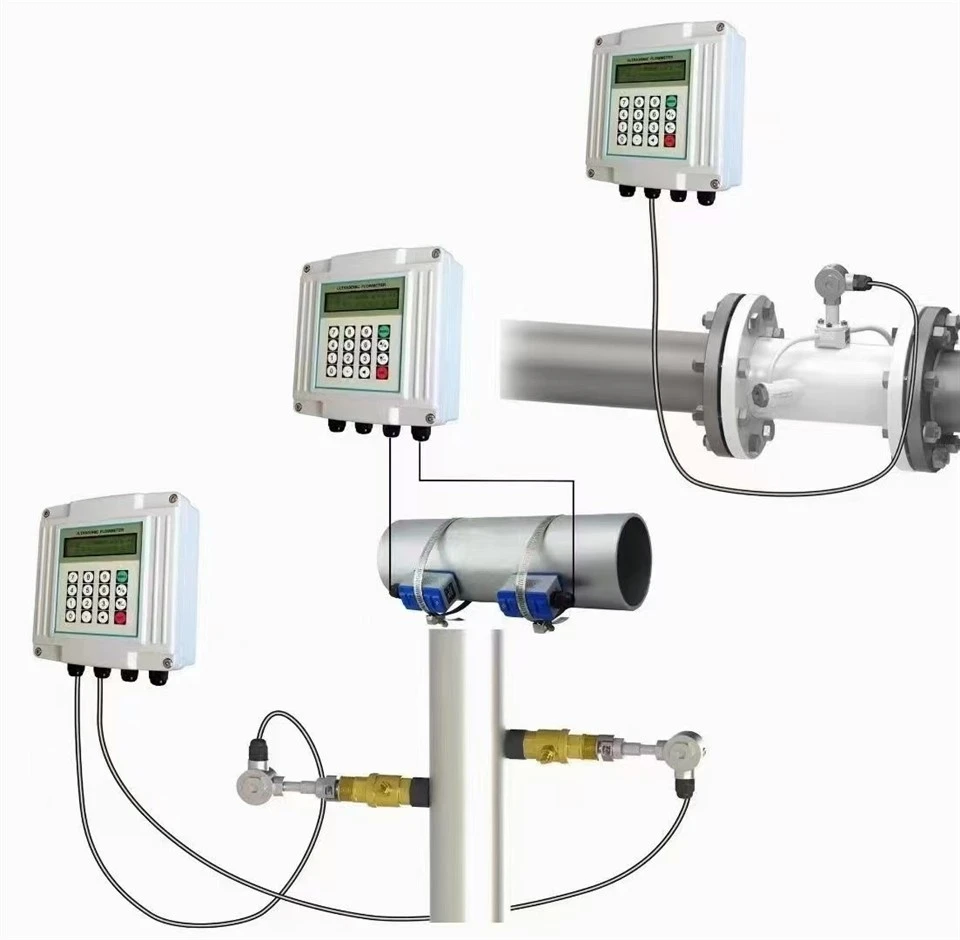

※Tālāk ir norādīts skavas-un ievietošanas- tipa ultraskaņas plūsmas mērītājs, kas var vienlaicīgi izmērīt plūsmas ātrumu un temperatūru, kā parādīts tālāk esošajā attēlā.

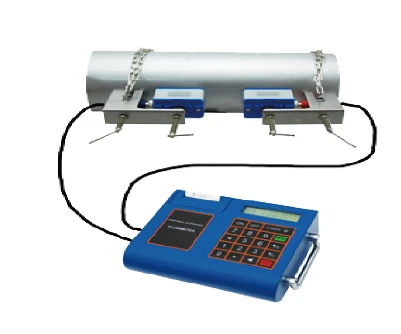

2. Pārnēsājams ultraskaņas plūsmas mērītāja sensors
parādīts zemāk esošajā attēlā:
3. Sensora veida atlases tabula:
Sensora veids tiek izvēlēts, pamatojoties uz šķidruma temperatūru un caurules diametra diapazonu, lai tas atbilstu vispiemērotākajam sensora tipam un nodrošinātu mērījumu precizitāti.
|
Piestipriniet{0}}tipam |
Modelis |
Precizitāte |
Aizsardzības klase |
Caurules izmēra mērīšana |
Vidēja temperatūra |
|
Standarts |
TS-2 |
±1% |
IP68
|
DN25-DN100mm |
-30 grādi -90 grādi
|
|
TM-1 |
DN50-DN700mm |
||||
|
TL-1 |
DN300-DN3000mm |
||||
|
Augstas temperatūras standarts |
TS-2-HT |
DN25-DN100mm |
-30 grādi -160 grādi
|
||
|
TM-1-HT |
DN50-DN700mm |
||||
|
TL-1-HT |
DN300-DN3000mm |
||||
|
Montāžas kronšteins |
HS |
DN25-DN100mm |
-30 grādi -90 grādi
|
||
|
HM |
DN50-DN300mm |
||||
|
EB-1 |
DN300-DN700mm |
||||
|
Augstas temperatūras stiprinājuma kronšteins |
HS-HT |
DN25-DN100mm |
-30 grādi -160 grādi
|
||
|
HM-HT |
DN50-DN300mm |
||||
|
EB-1-HT |
DN300-DN700mm |
|
Temperatūras devējs |
Attēls |
Modelis |
Mērīšanas diapazons |
Temperatūra |
Nogrieziet ūdeni |
|
Piespraudiet |
|
CT-1 |
DN50-6000 |
-40 ~ 160 grādi |
Nav vajadzības |
|
Ievietošana |
|
TCT-1 |
DN50-6000 |
-40 ~ 160 grādi |
Vajag |
|
Ievietošana zem spiediena |
|
PCT-1 |
DN50-6000 |
-40 ~ 160 grādi |
Nav vajadzības |
|
Ievietošana mazie izmēri |
|
SCT-1 |
< DN50 |
-40 ~ 160 grādi |
Vajag |
4. Fiksētas specifikācijas un parametri:
※ Precizitāte: 1%,
※ Atkārtojamība: labāka par 0,2%,
※ Barošanas avots: DC8-36V, AC85-265V,
※ Darba strāva: 50 Ma,
※ Displejs: LCD aizmugurgaismojuma displejs,
※ Piemērotais cauruļu diametra diapazons: DN15-DN6000,
※ Izeja: RS485 komunikācija, 4-20MA izeja, impulsa izeja,
Portatīvās specifikācijas un parametri:
|
Linearitāte |
0.5% |
|
Atkārtojamība |
0.2% |
|
Precizitāte |
±1% of reading at rates>0,2 mp/s |
|
Atbildes laiks |
0-999 sekundes, lietotāja konfigurējams |
|
Ātrums |
±32 m/s |
|
Caurules izmērs |
15-6000 mm |
|
Totalizators |
7 ciparu kopsummas attiecīgi neto, pozitīvajai un negatīvajai flo,w |
|
Šķidrumu veidi |
Praktiski visi šķidrumi |
|
Drošība |
Iestatiet modifikācijas bloķēšanas vērtības. Piekļuves kods ir jāatbloķē |
|
Displejs |
4x8 ķīniešu rakstzīmes vai 4x16 angļu burti |
|
Komunikācijas interfeiss |
RS-232, datu pārraides ātrums: no 75 līdz 57600. Ražotāja izstrādātais protokols ir saderīgs ar FUJI ultraskaņas plūsmas mērītāja protokolu. Lietotāju protokolus var izveidot atbilstoši lietotāja prasībām |
|
Pārveidotāja vada garums |
Standarta 5 m x 2, pēc izvēles 10 m x 2 |
|
Barošanas avots |
3 AAA iebūvētas-Ni-H baterijas. Kad tas ir pilnībā uzlādēts, tas darbosies vairāk nekā 12 stundas. 100V-240VAC lādētājam |
|
Datu reģistrētājs |
Iebūvētais{0}}datu reģistrētājs var saglabāt vairāk nekā 2000 datu rindu |
|
Manuālais summētājs |
Nospiediet 7-ciparus-taustiņu-, lai sāktu kalibrēšanu |
|
Mājokļa materiāls |
ABS |
|
Korpusa izmērs |
210x90x30mm |
|
Vienības svars |
500g ar baterijām |
5. Plūsmas mērītāju ražošanas attēli:
Attēli, kas parāda dažāda veida ultraskaņas plūsmas mērītāju sensoru ražošanas izmaksas.
TUF2000H ultraskaņas plūsmas mērītājs
TUF2000S ultraskaņas plūsmas mērītājs
TUF2000B ultraskaņas plūsmas mērītājs
Ultraskaņas plūsmas mērītāja galvenā plate
TUF2000P ultraskaņas plūsmas mērītājs
Plūsmas sensora ārējā skava
7. RFQ:
Q1. Kādus produktus un pakalpojumus jūs varat nodrošināt?
A1. Mēs varam nodrošināt vienas -pieturas plūsmas mērītāja pakalpojumus. Mūsu produkti ietver dažādus rūpnieciskos plūsmas mērītājus, rūpnieciskos ultraskaņas ūdens skaitītājus, diferenciālā spiediena devējus, spiediena raidītājus un citus instrumentus un skaitītājus.
Q2. Kādi ir jūsu iepakošanas nosacījumi?
A2: Parasti mēs izvēlamies vispiemērotāko un drošāko iepakojumu, pamatojoties uz produkta svaru un transportēšanas metodi.
Q3. Kāds ir jūsu piegādes laiks?
A3: Mums ir liels izejmateriālu un standarta konfigurācijas aprīkojuma krājums. Piemēram, standarta tipiem līdz 50 vienībām paredzamais ražošanas un kalibrēšanas laiks pēc apstiprinātā pasūtījuma saņemšanas ir 2 darba dienas.
Q4. Kāds ir jūsu minimālais pasūtījuma daudzums?
A4: Mūsu minimālais pasūtījuma daudzums ir 1 vienība.
Q5. Kā nodrošināt labu produktu kvalitāti?
A5: mums ir pilnīga kvalitātes kontroles sistēma; visiem mūsu produktiem IQC un OQC departamenti veic visaptverošu pārbaudi, pirms tie tiek nosūtīti klientiem.
Q6. Vai jūs varat pieņemt OEM zīmolu?
A6: Jā, mēs varam pieņemt OEM zīmolu bez papildu maksas.
